首頁 新聞中心 行業動態 Modbus協議在PLC中的應用:入門編程一步到位,值得收藏!

Modbus協議在PLC中的應用:入門編程一步到位,值得收藏!

來源:聯誠科技
發布時間:2024-08-23
瀏覽:553

在工業自動化領域,機器之間的對話遠比你想象的要復雜得多,而Modbus協議就是這場“對話”的重要語言。假設你是新手,正準備踏入PLC編程的大門,遇到Modbus協議時是否感到有些困惑?別擔心,這篇文章將帶你輕松了解Modbus協議的應用及編程,不妨當做你進入這個世界的第一步。


Modbus協議


什么是Modbus協議?為什么它這么重要?

在工業控制領域,Modbus協議幾乎無處不在。無論是上位機與下位機之間的通信,還是各類工業設備之間的數據交換,Modbus都扮演著關鍵角色。你可能會問:“這么多通信協議,為什么偏偏是Modbus如此流行?”原因很簡單:它既穩定又可靠,而且成本低廉。



Modbus協議底層使用RS485信號,通過一對簡單的雙絞線就能實現長達1000米的遠距離通信,且抗干擾性能優越。想象一下,在一個布滿機器的工廠里,這種長距離、低成本的通信方式無疑是最佳選擇。再加上它被眾多變頻器、控制器等設備廣泛采用,幾乎成為了工業通信的“標配”。


什么是Modbus協議


Modbus協議的兩種常見形式

Modbus協議有兩種主要的數據傳輸格式:Modbus-RTUModbus-ASCII。前者直接使用HEX碼數據進行傳輸,效率高,處理簡單,是工業控制領域的首選;后者則需要將數據轉換為ASCII碼后再進行傳輸,雖然更直觀,但效率較低。說到這兒,你可能已經猜到了——對!在實際應用中,Modbus-RTU幾乎是通吃各類工業場景的存在。

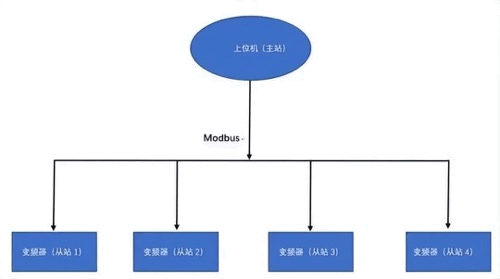

在實際通信中,Modbus采用的是單主多從的通訊方式。每次通信都是由主站發起,從站被動應答。舉個例子,當你使用PLC控制一臺變頻器時,PLC作為主站發送指令,而變頻器作為從站接收并執行。這種方式看似簡單,卻確保了通信的可靠性和可預測性。



PLC編程中的Modbus應用:看似復雜,其實不難

Modbus協議的實際編程并不像看起來那么復雜。以Modbus-RTU為例,通信幀的格式相當直觀。一個典型的請求幀包括:從機地址+0x03+寄存器起始地址+寄存器數量+CRC校驗。響應幀則是:從機地址+0x03+字節數+寄存器值+CRC校驗。



在實際編程時,你需要特別注意一些關鍵參數,如從機地址、操作類型、寄存器起始地址和數據個數等。舉個簡單的例子,如果你要讀取變頻器的運行狀態,只需在PLC中設定好對應的寄存器地址和數據個數,然后發送讀取命令即可。對于新手來說,這些步驟看似繁瑣,但一旦掌握,你會發現這不過是“熟能生巧”的過程。



比如,對于變頻器,通常支持0x03(讀)和0x06(寫)的操作。因此,設置好寄存器起始地址和數據個數后,PLC即可與變頻器順利通信。而且,隨著你對Modbus協議的理解加深,你會發現其實只需要掌握幾個特殊寄存器的應用,就能在大多數工業場景中如魚得水。


PLC編程中的Modbus應用


編程示例:從簡單到復雜,循序漸進

在實際編程中,我們通常會從簡單的讀取或?qū)懭氩僮鏖_(kāi)始。假設你正在編寫一個PLC程序,控制一臺LicOS D3系列的變頻器,你只需設置幾個關鍵寄存器,應用RS485通信指令,即可實現與變頻器的順暢通信。初學者可能會感到壓力,但別忘了:所有的PLC高手都是從基礎開始的。



Modbus協議的威力在于它的靈活性和廣泛適用性。無論是初學者還是資深工程師,只要掌握了這個協議,就能應對絕大多數的工業通信需求。


掌握Modbus協議


綜上所述,Modbus協議PLC編程中不可或缺的一部分。它的應用廣泛,編程簡單,卻在工業控制中發揮著巨大的作用。對于那些剛?cè)腴T的編程新手來說,掌握Modbus協議不僅能讓你的編程技能更上一層樓,還能為你打開工業自動化的大門。



所以,如果你還在為PLC編程感到困惑,不妨從Modbus協議開始。它不僅是入門的絕佳選擇,更是你未來職業生涯中必不可少的工具。別再猶豫,抓緊時間開始你的Modbus編程之旅吧!
